金晟欣推出新型PD快充专用USB

文章出处:盈丰国际官方 人气:发表时间:2020-01-15 14:11

据从供应链了解到的消息,东莞市金晟欣实业有限公司推出的新型USB Type-C连接器目前已经通过了中国泰尔实验室的相关认证测试,并获得由泰尔实验室颁发的完成TID申请通知。同时,该产品目前也申请了国家新型专利。

从泰尔实验室颁发这份通知中可以了解到,金晟欣推出的新型UBS-C连接器符合USB-IF最新版本测试规范的要求,并于2019年10月22日,USB-IF协会为此产品发布了GlobalPass通知邮件,标志此产品已经完成USB协会的TID注册和申请。产品型号分别为JSX-CM-001和JSX-CF-001,注册TID号分别是2244和2240。

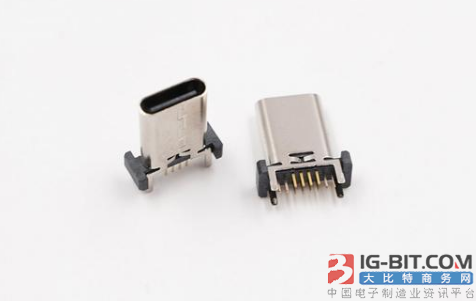

金晟欣推出新型PD快充专用USB-C连接器

充电头网进一步了解到,金晟欣推出的新型USB-C连接器并不是单一的产品类型,而是一个完整的产品系列,均采用16Pin的直插式结构设计,包括16Pin直插9.3、16Pin直插10.0、16Pin直插10.5、16Pin直插12.4、16Pin直插13.1、16Pin直插13.7、16Pin直插15.0、16Pin直插17.5八个型号;可以根据客户产品的设计需求匹配最佳尺寸。

该系列USB-C连接器采用优质不锈钢屏蔽外壳,并设有四根插拔焊脚,底部为注塑成型的绝缘底座。总共设有8组共16个Pin,中间的四组Pin脚独立设置;并将外侧的四组需要短接的Pin脚进行合并居中设计,从而无需通过内部PCB板布线完成,从根本上解决了布线不方便和不简洁的问题。

金晟欣新型USB-C连接器非常适用于USB PD快充充电器的设计,在应用过程中无需额外增加PCB板来固定接口,有效简化充电器内部PCB结构,节省物料成本。同时,该USB-C连接器可以采用普通插件焊接方式焊接,无需增加额外的人工成本。

在目前最常见的1A1C快充充电器应用中,由于采用常规USB-C连接器方案只能通过人工焊接,公差控制难度较大,经常会在装壳后出现接口歪斜的情况;此外,人工焊接还可能增加虚焊、假焊,连锡等故障率,严重影响产品品质,降低用户的使用体验。而采用金晟欣新型USB-C连接器的方案则能够将公差控制在合理的范围内,降低不良率,提升产品整体性能。
